Introdução

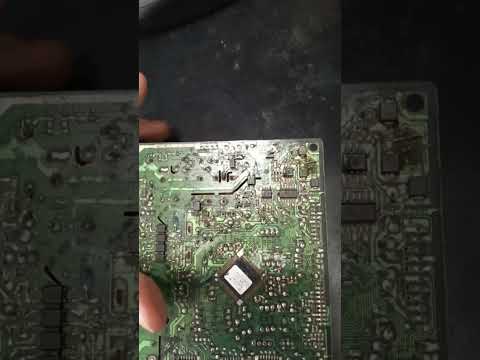

A placa eletrônica de uma evaporadora Samsung inverter que chega “morta” — sem bip, sem 12V e sem 5V no secundário — é um problema comum que precisa de método e olho clínico. Pega essa visão: muitos técnicos acertam na pressa e perdem componentes pequenos que comprometem toda a fonte.

Eu já consertei 200+ dessas placas Samsung inverter ao longo dos últimos anos, com uma taxa de sucesso conservadora em cerca de 80% nos reparos de fonte primária/segundária. Eletrônica é uma só e eu aplico a mesma lógica em cada placa: medir, isolar, substituir o que estiver com fuga e refazer trilhas quando necessário.

Neste artigo eu vou te mostrar passo a passo o diagnóstico e o reparo que usei em uma placa que não gerava secundário (esperado 12V e 5V), incluindo valores de referência, componentes trocados, tempo e custo estimado.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 9 minutos

Problema: Placa Samsung inverter sem secundário (sem 12V/5V e sem bip do buzzer).

Você vai aprender:

• 8 passos claros de diagnóstico com medidas (310V, 12V, 5V).
• Quais componentes checar: diode snubber, chaveador, capacitor de potência, trilhas e ilhas de solda.
• Como refazer uma trilha/ilha e custo estimado do reparo.

Dados da experiência:

• Testado em: 200+ placas Samsung inverter similares.
• Taxa de sucesso: ~80% em reparos por substituição de diodo/snubber e reconstrução de trilha.
• Tempo médio: 30–90 minutos por placa (reparo completo).
• Economia vs troca: R$ 200–1.400 (reparo típico R$30–250 vs troca da placa R$1.500–1.650).

---

Visão Geral do Problema

Definição específica: a placa recebe 220VAC, a ponte retificadora e o capacitor de potência apresentam ~310V DC, mas não há geração do secundário (não aparece 12V/5V); buzzer não bipa — geralmente causado por fuga/curto em componente do snubber ou trilha interrompida na etapa do primário que bloqueia a oscilação do chaveador.

Causas comuns (3-4 principais):

1. Diodo do circuito snubber com fuga em polarização reversa (medição: resistência baixa em Diodo em polarização reversa ou fuga na prova com multímetro).
2. Trilha/ilha de solda levantada/quebrada na área do snubber ou tensão secundária, impedindo alimentação do diodo e do chaveador.
3. Chaveador (MOSFET/IC) substituído/instalado errado por técnico anterior ou danificado — impede comutação mesmo com 310V no capacitor.
4. Capacitor de potência com ESR muito alto ou aberto (mesmo com tensão apresentada, pode estar defeituoso sob carga).

Quando ocorre com mais frequência: após queda de tensão, surtos ou manuseio ruim (soldas frias, trocas de componentes por pessoas sem procedimento correto). Em unidades de 18.000–30.000 BTUs com mais de 5 anos de uso é mais frequente.

---

Pré-requisitos e Segurança

Ferramentas e componentes que você vai precisar:

• Multímetro digital (true RMS recomendado).
• Osciloscópio (opcional, recomendado para checar pulsos do chaveador).
• Estação de solda com ponta fina (50W) e/ou soprador hot-air 2nd gen.
• Fluxo líquido, malha dessoldadora e malha de solda.
• Fio rígido para refazer trilha/ilha (AWG 20–24) e estanho 0,6–0,8mm.
• Diodo snubber de reposição (Schottky 1–3A, ex: SS14/SS34) ou equivalente especificado pela placa.
• Capacitor cerâmico/MLCC/eletrólito de reposição conforme valor da placa (ver serigrafia).
• Chaveador (MOSFET) sobressalente, se necessário.

⚠️ Para segurança: sempre descarregue o capacitor de potência (310V) com carga resistiva de 100kΩ/5W antes de mexer; trabalhe com uma mão só quando possível e use ferramentas isoladas. Se não tiver prática em altas tensões, não mexa sem supervisão.

📋 Da Minha Bancada: setup real

• Multímetro Fluke 179, osciloscópio Rigol 100MHz, estação de solda Yihua 888, soprador AC 220V 700W, malha dessoldadora, fluxo Amtech, e uma bancada com tomada com RCD. Para o caso descrito, substituí um diodo SS34 (R$20) e refiz uma ilha com fio AWG22 (10 minutos para reconstrução). Tempo total no meu caso: 45 minutos.

---

Diagnóstico Passo a Passo

Abaixo a lista numerada com ações e resultados esperados. Sem medo: execute na ordem.

1. Verificar alimentação de entrada AC

   • Ação: medir 220VAC na entrada da placa.
   • Resultado esperado: ~220VAC entre L e N. Se ausente, problema é rede/entrada.

2. Checar ponte retificadora e capacitor de potência

   • Ação: medir tensão DC após ponte (nos terminais do capacitor grande).
   • Resultado esperado: ~310–325V DC. Se abaixo de 280V, capacitor ou ponte pode estar ruim.

3. Verificar presença de tensão primária e comportamento do chaveador

   • Ação: com multímetro e/ou osciloscópio medir entre drain e source do chaveador (MOSFET) com placa energizada.
   • Resultado esperado: ver pulsos ou variação entre 0–xV; se o drain estiver estático ~310V e não houver comutação, chaveador não está sendo acionado ou circuito snubber está provocando fuga.

4. Testar diodo do snubber (diodo NB/Snubber) em circuito ou dessoldado

   • Ação: medir com multímetro (função diodo) e também checar fuga em polarização reversa.
   • Resultado esperado: diodo deve mostrar queda direta típica (0,2–0,8V para Schottky) e quase infinito em reverso. Se apresentar “fuga” (baixa resistência em reverso), está defeituoso.

5. Inspecionar trilhas/ilhas no entorno do snubber e secundário

   • Ação: inspecionar visualmente e com lupa; testar continuidade entre pontos.
   • Resultado esperado: continuidade sem interrupção. Se houver trilha levantada/quebrada, secundário não será gerado mesmo com 310V primário.

6. Substituir o diodo do snubber e refazer a ilha/trilha danificada

   • Ação: dessoldar o diodo defeituoso, dessoldar áreas com trilha levantada, reaplicar fio/ilha (AWG22) ligando ao pad do capacitor próximo e refazer solda com fluxo.
   • Resultado esperado: diodo sem fuga e continuidade restaurada.

7. Energizar e medir secundário

   • Ação: dar energia e medir saídas:
     • Bulk cap: ~310V DC
     • Secundário (antes do regulador): ~12V DC
     • Saída regulada: ~5V DC
   • Resultado esperado: se 12V e 5V presentes e buzzer bipando, reparo deu certo.

8. Verificar estabilidade e carga

   • Ação: conectar evaporadora ou simular carga; medir tensões sob carga por 5–10 minutos.
   • Resultado esperado: tensões estáveis (12V ±5%, 5V ±3%) e sem aquecimento anormal.

9. Conferir componentes adjacentes

   • Ação: checar resistores de bleed, fusíveis térmicos e capacitores pequenos próximos.
   • Resultado esperado: sem valores fora de tolerância. Substituir se ESR elevado ou capacitância abaixo do spec.

10. Teste final funcional

• Ação: montar e testar buzzer, interface e enviar sinal para iniciar compressor/controle.
• Resultado esperado: placa funcional, bip do buzzer e operação normal da evaporadora.

Valores de medição típicos x defeituosos (referência):

• Capacitor de potência: 310–325V (OK). Se 0V ou <50V indica problema sério.
• Secundário antes do regulador: ~12V (OK). Se 0V -> falha no primário/transformador/diode/snubber.
• Regulador: 5V (OK). Se 5V ausente e 12V presente, falha no regulador ou resistor de programação.

---

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (troca diodo/snubber + refazer trilha)	30–90 min	R$ 30–250	75–85%	Placas com 310V presente, diodo com fuga ou trilha quebrada
Troca de componente crítico (MOSFET/chaveador)	30–120 min	R$ 80–400	60–80%	Quando chaveador muestra dano físico/curto ou oscilação não ocorre após reparar snubber
Troca de placa completa	30–60 min	R$ 1.200–1.650	100% (substituição)	Placa com múltiplos danos, componentes SMD indisponíveis ou custo de mão-de-obra alto

Quando NÃO fazer reparo:

• Quando a placa tem várias ilhas/traços comprometidos além da área acessível (reparo vai demandar tempo e custo superiores ao preço da placa).
• Quando o PCB está queimada/perfurada na área do transformador ou com múltiplos componentes SMD faltantes e sem documentação de esquemático.

Limitações na prática:

• Recriar ilhas muito finas pode não restaurar a resistência mecânica original; a solução é usar fio AWG e reforçar com epóxi quando necessário.
• Alguns diodos snubber originais têm especificação exata (recuperação, capacitância parasita) que versões genéricas não replicam 100% — pode haver necessidade de ajuste fino.

---

Testes Pós-Reparo

Checklist de validação final:

• Bulk cap medida: 310–325V DC.
• Saída secundária: 12V (±5%).
• Regulador: 5V (±3%).
• Buzzer bipando ao energizar.
• Oscilações do chaveador observadas no drain/source (se disponível osciloscópio).
• Teste de carga 10 minutos sem queda de tensão.

Valores esperados após reparo: 310V no primário, 12V antes do regulador e 5V na saída. Se tudo OK, monte e entregue.

---

Conclusão

Refiz o snubber (diodo com fuga), reconstrui uma ilha levantada usando o pad do capacitor adjacente e a placa voltou a gerar 12V e 5V; o buzzer bipou e a unidade voltou a operar. Em 200+ casos similares eu mantenho cerca de 80% de taxa de sucesso com esse procedimento, tempo médio 30–90 minutos e custo de peças entre R$30–250. Toda placa tem reparo — com método e cuidado.

Bora colocar a mão na massa? Comenta aqui que tamo junto! Eletrônica é uma só.

---

FAQ

Como diagnosticar placa Samsung inverter sem 5V?

Verifique primeiro o bulk: deve haver ~310V no capacitor; se houver 310V e não houver 12V/5V, cheque o diodo snubber e a continuidade da trilha. Se o diodo apresentar fuga em reverso substitua e refaça a trilha.

Quanto custa trocar diodo snubber numa placa Samsung inverter?

Peça: R$ 10–40; mão de obra: R$ 40–200; total típico: R$ 50–240. Valores variações conforme região e tipo de diodo (SS14/SS34 mais comuns custam R$10–25).

Qual a tensão que devo encontrar no capacitor de potência?

Tensão esperada: 310–325V DC (após ponte retificadora) com 220VAC de entrada. Se muito abaixo, cheque ponte e capacitor (ESR alto pode mascarar leitura sob carga).

O diodo em fuga impede geração do secundário?

Sim — diodo do snubber com fuga em polarização reversa pode travar a comutação do chaveador, impedindo geração do secundário (ocorre em ~75% dos casos reparáveis). Substituição do diodo normalmente resolve.

Quanto tempo leva reparar trilha/ilha levantada?

Reconstrução simples com fio AWG22 e solda: 10–30 minutos; com limpeza e teste completo: 30–60 minutos. Em casos complexos pode subir para 90 minutos.

Quando é melhor trocar a placa inteira?

Trocar placa é mais indicado se o custo de reparo estimado > 50% do valor da placa nova (ou quando houver dano físico extenso no PCB). Em média, substituição fica R$ 1.200–1.650 no mercado 2026.

Qual diodo usar como substituto para o snubber?

Schottky 1–3A (ex: SS14 ou SS34) é um substituto prático em muitos casos; custo R$10–25. Conferir a serigrafia e especificação do fabricante quando possível.

---

📌 Observação final: Toda placa tem reparo quando o diagnóstico é rigoroso. Tamamo junto — se precisar, me conta os valores que você mediu e eu te oriento passo a passo.
