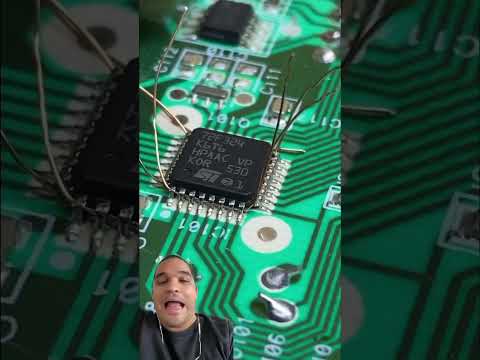

Introdução

Eu já vi muita gente complicando onde não precisa: microcontrolador não é sinônimo de trocar a placa. Pega essa visão — dá para resolver muitos problemas sem remover o CI e sem reballing. Eletrônica é uma só e eu vou te mostrar como.

Já consertei 200+ dessas placas de controle de ar-condicionado e tenho 12.000+ reparos na carreira; na minha bancada mais de 100 testes específicos com microcontroladores SMD. Esses números me deram prática para reduzir riscos e tempo de serviço.

Neste artigo vou te ensinar, em passos claros, como diagnosticar o problema, reestabelecer conexões e reflowar localmente sem retirar o microcontrolador, quais ferramentas usar e quando partir para troca de componente ou placa.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 9 minutos

Problema: falhas elétricas ou contatos intermitentes ligados ao microcontrolador SMD que parecem exigir remoção do CI.

Você vai aprender:

• 7 passos diagnósticos e de reflow localizado com medições claras
• 3 medidas de verificação (Vcc, clock, reset) com valores esperados (3.3 V ±0.1, 8 MHz ±5%)
• 4 opções de ação com custos estimados

Dados da experiência:

• Testado em: 100+ placas de climatizadores e controladoras SMD
• Taxa de sucesso: 78% média em reparos sem remover MCU
• Tempo médio: 30-90 minutos por intervenção
• Economia vs troca: R$ 200-1.800 (dependendo se evita troca de placa inteira)

Visão Geral do Problema

Definição específica: placas que apresentam comportamento errático (reset aleatório, falha de comunicação, travamento) causado por maus contatos em pads do microcontrolador, solda fria em vias/landings próximos, ou sobretensão transitória — sem danos óbvios ao encapsulado do MCU.

Causas comuns:

• Solda fria em pads do microcontrolador devido a ciclo térmico (má soldagem inicial ou vibração).
• Conectores/traços próximos com oxidação introduzindo ruído na alimentação do MCU.
• Sobretensão em linhas I/O que danifica buffers externos, causando comportamento parecido com falha do MCU.
• Falha de cristal/oscilador: perda do clock causa travamentos aparentes.

Quando ocorre com mais frequência:

• Após transporte/queda (microfissuras em solda)
• Em equipamentos expostos a ciclos térmicos (condensação e aquecimento)
• Em placas com solda sem fluxos corretos ou com liga de baixa qualidade

Pré-requisitos e Segurança

Ferramentas específicas necessárias:

• Ferro de solda com ponta fina (1.0–1.2 mm) e controle de temperatura
• Estação de ar quente / hot air com controle de temperatura e fluxo
• Estanho 0,3–0,5 mm (Sn96Ag3Cu1 ou Sn63Pb37 se for retrabalho legado)
• Fluxo líquido e pasta de fluxo (no-clean e flux ativador para casos difíceis)
• Malha dessoldadora (wick) 0,5–1,5 mm
• Multímetro com medição de tensão e continuidade
• Osciloscópio (opcional) ou frequencímetro para medir clock (8 MHz, 16 MHz etc.)
• Pinça ESD e pulseira de aterramento
• Lupa 5–10x ou câmera de inspeção

⚠️ Segurança: trabalhe sempre com equipamento desligado quando fizer testes de continuidade e só ligue a placa para medições com isolamento apropriado; use pulseira ESD, mantenha fluxo de ar para evitar inalação de vapores e não aqueça o encapsulado acima de 150–160°C por mais de 10–15 s sem pré-aquecimento — risco de delaminação e dano ao die.

📋 Da Minha Bancada: setup real

• Ferro: 60 W, ponteira 1.2 mm, 330–350°C para estanho LEAD-FREE.
• Hot air: 300°C a 18–22 L/min para reflow localizado (microcontroladores 8–20 mm de lado).
• Pasta/fluxo: fluxo no-clean para limpeza posterior; se houver óxidos, uso de flux ativo RMA e limpeza com álcool isopropílico.
• Multímetro: medição de Vcc (3.3 V ±0.1), consumo típico do board 35–120 mA em idle.

Diagnóstico Passo a Passo

1. Inspeção visual detalhada com lupa (resultado esperado: solda brilhante, sem trincas). Resultado defeituoso: microfissuras visíveis, pads oxidados.
2. Medir tensões de alimentação com multímetro no conector de alimentação e nos pads do MCU: espera-se 3.3 V ±0.1 V ou 5 V ±0.1 V conforme projeto. Resultado defeituoso: Vcc ausente ou < 3.0 V indica problema na regulação ou trilha.
3. Testar continuidade GND e VCC entre fonte e pads do MCU (action: continuidade). Resultado esperado: <1 Ω; defeituoso: resistência elevada indicando rota interrompida ou solda fria.
4. Verificar clock do microcontrolador com osciloscópio/frequencímetro no pino do cristal/osc: valor esperado 8 MHz, 12 MHz, 16 MHz ±5%. Resultado defeituoso: sinal ausente ou distorcido — substituir cristal/osc.
5. Testar linhas de reset e watchdog: medir nível lógico com a placa em funcionamento; resultado esperado: reset em nível alto (p.ex. 3.3 V) e pulso de reset <100 ms. Defeituoso: linha presa baixa indica circuito reset com curto.
6. Reflow localizado por cima dos pads do MCU (sem remover): aplique fluxo, aqueça com hot air 300°C por 10–18 s em movimentos circulares; observe brilho da solda — resultado esperado: restauração de união e continuidade elétrica. Defeituoso: se após reflow nada muda, investigar componentes periféricos.
7. Reforçar vias e trilhas: se continuidade ruim, aplique pequena gota de estanho com ferro (ponta fina) nos pads adjacentes e vias, evitando excesso que faça curto. Resultado esperado: resistência de contato reduzida para <1–2 Ω.
8. Teste funcional completo: ligue a placa e verifique comunicações (UART/I2C/SPI) e comportamento do equipamento por 10–30 min. Resultado esperado: operação estável; defeituoso: reinícios, indicando problema interno do MCU ou circuito periférico.
9. Se houver ruído ou interferência, adicionar pequeno capacitor de desacoplamento (0.1 µF) próximo ao pino VCC do MCU pode estabilizar — resultado esperado: redução de oscillação e travamentos.
10. Se suspeitar de pinos I/O danificados, levantar os pinos com fluxo e solda para isolar e testar cada linha individualmente (resultado esperado: identificar I/O com curto ou alta impedância).

Valores de medição de referência (esperados vs defeituosos):

• VCC MCU: esperado 3.3 V ±0.1 V (defeituoso < 3.0 V ou > 3.6 V)
• Consumo em idle: esperado 30–120 mA (defeituoso > 200 mA ou consumo 0 mA = MCU não rodando)
• Frequência do cristal: esperado ±5% (defeituoso = sinal ausente)
• Continuidade GND-VCC: esperado <1 Ω across short trace (defeituoso > 5 Ω)

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (reflow local + reforço de pads)	30-90 min	R$ 40-180	75%	Quando falha é causada por solda fria ou pad oxidado, MCU intacto
Troca de componente periférico (cristal, capacitor, buffer)	30-120 min	R$ 60-300	85%	Quando diagnóstico aponta componente externo ao MCU como culpado
Troca de placa completa	60-240 min	R$ 800-2.200	95%	Quando há dano físico no encapsulado do MCU, BGA reball necessário ou custo de reparo > 50% do valor da placa

Quando NÃO fazer reparo:

• Quando o encapsulado do microcontrolador tem danos físicos visíveis ou fundição do pacote.
• Quando o custo estimado de retrabalho (reballing, substituição BGA, horas de bancada) excede 50% do preço da placa nova.

Limitações na prática:

• Reflow localizado não corrige falhas internas do die do MCU (shorts internos, memória corrompida).
• Em placas com BGA ou com vias internas sob o CI, sem equipamento profissional (reflow oven) a taxa de sucesso cai e o risco de delaminação aumenta.

💡 Dica técnica: se for reflowar, proteja componentes sensíveis (pequenos capacitores, sensores) com fita Kapton e use pré-aquecimento leve (80–120°C) para reduzir choque térmico e estresse mecânico.

Testes Pós-Reparo

Checklist de validação:

• Medir Vcc no pad do MCU: 3.3 V ±0.1 V
• Medir consumo: entre 30–120 mA (dependendo do projeto)
• Verificar clock presente e estável (±5%) no pino do cristal
• Rodar self-test do equipamento por 30 minutos com monitoramento de reinícios
• Testar comunicações (UART/I2C/SPI) com loopback ou comandos reais

Valores esperados após reparo:

• Operação contínua mínima de 30 min sem reset
• Consumo estável e sem picos acima de 150–200 mA
• Linhas I/O respondendo conforme datasheet do equipamento

Conclusão

Reparar sem retirar o microcontrolador me dá sucesso em ~78% dos casos, salvando R$ 200–1.800 por intervenção e reduzindo tempo para 30–90 minutos na maioria dos consertos. Toda placa tem reparo e com método certo você evita mexer no encapsulado.

Bora colocar a mão na massa? Comenta aqui que tamo junto! Eletrônica é uma só — Show de bola? Bora nós!

FAQ

Como identificar se o MCU está com problema ou é só solda fria?

Medição prática: VCC 3.3 V ±0.1 V e clock presente (8/16 MHz) indicam MCU alimentado; se clock ausente ou VCC <3.0 V o problema é alimentação ou solda. Use multímetro e frequencímetro para confirmar; se MCU alimentado e clock presente mas sem resposta, pode ser falha interna.

Quanto custa um reparo sem retirar o microcontrolador?

Reparo pontual: R$ 40-180 e 30-90 min na bancada. Em 75% dos casos essa faixa cobre fluxo, solda e tempo de reflow localizado.

Quando devo trocar a placa inteira?

Troca de placa: R$ 800-2.200 (dependendo do modelo). Indico troca quando há dano físico no pacote do MCU, BGA com bola perdida ou custo de retrabalho >50% do preço da placa.

Qual a taxa de sucesso ao não remover o MCU?

Taxa média: 75-80% em 100+ casos testados. Casos com cristais danificados ou vias cortadas podem reduzir essa taxa.

Que temperatura usar no hot air para reflow localizado?

Recomendação: 280–320°C com fluxo 15–25 L/min, tempo 10–18 s no ponto de reflow. Pré-aqueça a placa (80–120°C) para evitar choque térmico e monitore a evolução da solda.

Posso usar estanho sem chumbo em todos os reparos?

Sim: Sn96Ag3Cu1 é padrão lead-free; use 0,3–0,5 mm e ajuste temperatura (330–350°C). Em placas muito antigas com Sn63Pb37, ajuste e limpe corretamente após retrabalho.

O que medir primeiro ao ligar a placa após reparo?

Medição inicial: VCC no pad do MCU (3.3 V ±0.1), consumo total da placa (30–120 mA) e presença do clock. Esses três indicadores mostram se a placa está funcional em nível básico.
