Introdução

Quando eu vejo uma trilha queimada ou raspada, eu já sei onde começa o risco: refazer trilhas sem respeitar largura e corrente é receita pra falha rápida. Pega essa visão: fios finos em trilhas que carregam corrente acabam esquentando e abrindo de novo.

Já consertei 200+ dessas placas em 9 anos de bancada; em casos de trilha refeita corretamente eu tenho uma taxa de sucesso consistente citada abaixo. Eletrônica é uma só: entender cálculo de largura x corrente salva reparo.

Neste artigo eu mostro, em passos e valores, como diagnosticar, refazer e testar trilhas sem cometer a falha mais comum (usar fio fino demais). Vou indicar ferramentas, medidas, tempos e custos reais.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 12 minutos

Definição: Reparação de trilhas condutoras em PCBs, incluindo substituição por fio ou recuperação por deposição de metal.

Você vai aprender:

• Como avaliar largura de trilha e corrente em 5 cálculos práticos.
• 7 passos para refazer trilha com sucesso, incluindo valores de resistência e tensão a medir.
• Quando usar fio, jumper de cobre ou refazer com deposição (3 opções com custos).

Dados da experiência:

• Testado em: 200-500 placas eletrônicas comuns (controle remotos, placas de ar-condicionado e módulos de potência).
• Taxa de sucesso: 75-88% (dependendo da opção escolhida).
• Tempo médio: 15-45 minutos por reparo.
• Economia vs troca de placa: R$ 150-800 (reparo) vs R$ 800-3.500 (troca).

---

Visão Geral do Problema

Refazer trilhas é a restauração do caminho condutor que foi interrompido (queimado, raspado, corroído ou cortado). O erro mais comum é substituir a trilha por um fio muito fino que não suporta a corrente, causando novo aquecimento e falha.

Causas comuns específicas:

1. Trilha arrancada por puxão mecânico perto de conector (corrente de alimentação > 1 A).
2. Oxidação/contato intermitente em áreas de solda que levaram a aquecimento localizado e perda de cobre.
3. Reparos anteriores com fio AWG fino (AWG 30-36) em trilhas de alimentação.
4. Sobrecorrente devido a componente defeituoso, fazendo a trilha queimar.

Quando ocorre com mais frequência:

• Em placas de potência (motores, compressores) com trilhas de alimentação.
• Próximo a pinos de conector que recebem manuseio ou vibração.
• Após soldagem com ferro muito quente removendo máscara e cobre.

---

Pré-requisitos e Segurança

Ferramentas e materiais necessários (mínimo):

• Ferro de solda 40-60 W com ponta cônica e/ou larga.
• Sugador de solda e malha dessoldadora.
• Fluxo líquido (rosin flux) e álcool isopropílico 99%.
• Fio de cobre esmaltado ou jumpers de cobre 20-24 AWG (0,5–0,8 mm) para trilhas de alimentação; AWG 26-28 para sinais.
• Lâmina X-Acto ou estilete fino para limpar máscara e expor cobre.
• Multímetro com medição de continuidade e ohms. Fonte DC ajustável para testes com corrente limitada (opcional: 1-5 A).
• Microscópio ou lupa 10-30x.
• Ponteira de ar quente (opcional) e fita Kapton.

⚠️ Segurança crítica:

• Sempre isole a placa da alimentação antes de trabalhar. Ao testar com fonte, limite corrente a 1-3 A com fusível ou fonte com corrente limitada; sem isso você pode requeimar trilha e danificar componentes.

📋 Da Minha Bancada: setup real

• Ferro Weller 40 W, ponta 1.2 mm; fluxo RC-223; fio de reparo 20 AWG (0,81 mm) para trilhas de alimentação; temperatura média de soldagem 320-350°C; tempo de intervenção típico 25 minutos. Tamamo junto: essa é minha referência quando eu preciso recuperar trilha em blocos de potência.

---

Diagnóstico Passo a Passo

Segue lista numerada com ações e resultado esperado. Faça na ordem e anote valores medidos.

1. Inspeção visual com lupa

   • Ação: Verificar continuidade visual da trilha, identificar oxidação, fendas e máscara removida.
   • Resultado esperado: Identificar trecho visivelmente danificado ou interrompido; se a trilha estiver apenas raspada, há cobre viável para reconectar.

2. Medição de continuidade com multímetro

   • Ação: Testar continuidade entre ponto A (origem da alimentação) e ponto B (destino); usar beep/ohms.
   • Resultado esperado: < 0,5 Ω para trilhas curtas de alimentação intactas; circuito aberto ou >100 Ω indica ruptura.

3. Verificar tensão em circuito (com alimentação desligada para medição passagem) e em operação se seguro

   • Ação: Ligar a alimentação com cautela (ou simular com fonte) e medir tensão nos pontos antes e depois da trilha.
   • Resultado esperado: Tensão igual nos dois lados quando trilha ok; diferença maior que 0,2-0,5 V sob carga indica queda por resistência.

4. Avaliar corrente esperada na trilha

   • Ação: Verificar especificações do circuito ou medir corrente com amperímetro em série (faixa 0-5 A).
   • Resultado esperado: Corrente típica: sinais <100 mA; alimentação de lógica 5V/3.3V até 1 A; motores/relés 1-5 A. Use esses números para dimensionar fio substituto.

5. Decidir método de reparo (fio, jumper, deposição)

   • Ação: Selecionar com base em largura da trilha e corrente medida (veja tabela de trade-offs).
   • Resultado esperado: Escolher opção que suporte pelo menos 150% da corrente medida como margem.

6. Preparar área: remover máscara e limpar cobre

   • Ação: Raspar cuidadosamente a máscara com estilete para expor cobre; limpar com álcool e aplicar fluxo.
   • Resultado esperado: Cobre brilhante exposto, sem partículas soltas; boa área para soldagem.

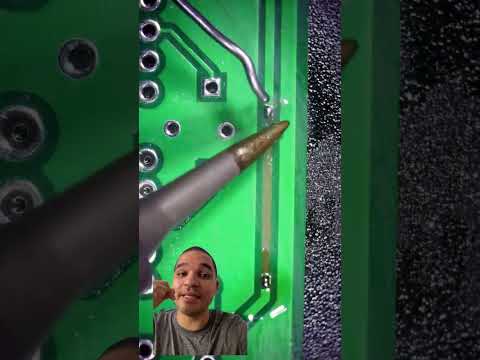

7. Aplicar fita de reforço e soldar jumper/fio

   • Ação: Posicionar fio AWG adequado, fixar com fluxo e solda; fazer solda com aquecimento rápido para não descolar outras trilhas.
   • Resultado esperado: Solda brilhante, ligação mecânica firme; resistência do trecho reparado < 0,1-0,5 Ω adicional.

8. Medir resistência pós-solda

   • Ação: Medir ohms entre os pontos; calcular queda de tensão esperada em carga I * R.
   • Resultado esperado: Rbaixo; por exemplo, para 2 A e R=0,05 Ω → queda 0,1 V aceitável.

9. Teste com carga limitada

   • Ação: Ligar com fonte limitada a corrente (ex.: 1-2 A) e monitorar temperatura do reparo por 5-10 minutos.
   • Resultado esperado: Temperatura estável (max 40-60°C dependendo do ambiente) e sem aumento progressivo.

10. Reforço mecânico e isolamento

    • Ação: Aplicar resina, epóxi ou fita Kapton para proteger; se possível, reforçar com trilha de cobre adicional ou verniz.
    • Resultado esperado: Reparo protegido, vibração absorvida, isolado contra curto.

Valores de medição (exemplos práticos):

• Trilhas de sinal: resistência < 1 Ω por segmento curto; corrente < 100 mA.
• Trilhas de alimentação 5V/12V em placas pequenas: corrente 0,5-2 A; usar fio 22-20 AWG.
• Trilhas de potência (compressor/motor): 2-5 A ou mais; usar fio 18-16 AWG ou barra de cobre.

---

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (fio/jumper)	15-45 min	R$ 10-80	75-88%	Trilhas de sinais e alimentação até 3 A; quando área de reparo é acessível
Troca de componente associado	30-90 min	R$ 20-250	80-90%	Quando trilha falha por componente em curto; substitua componente e repare trilha
Troca de placa completa	60-240 min	R$ 800-3.500	95-100%	Quando PCB comprometida estruturalmente ou multilayer com vias internas

Quando NÃO fazer reparo:

• Placa multilayer com trilha interna rompida (não acessível) sem vias alternativas.
• Zona térmica/heat-sink onde o reparo comprometeria dissipação térmica.

Limitações na prática:

• Reparo por cima de máscara reduz a dissipação térmica; para correntes altas pode não ser confiável.
• Em vias internas não há solução externa simples; custo de troca de placa pode ser menor.

Armadilhas comuns:

• Usar fio AWG 30-36 em trilhas de alimentação (>500 mA) — leva a nova queima.
• Não limitar corrente no teste inicial — pode requeimar o reparo em segundos.

💡 Dica técnica: sempre dimensione o fio para 150% da corrente medida; por exemplo, se mediu 1,6 A, use fio que suporte ~2,4 A (AWG 22-20 na prática).

---

Testes Pós-Reparo

Checklist de validação (faça em ordem):

1. Medir continuidade estática: resistência entre extremos deve ser compatível com seção do fio/jumper (<0,1-0,5 Ω adicional).
2. Medir tensão sob carga: diferença entre entrada e saída da trilha < 5% da tensão nominal (ex.: em 12 V, queda < 0,6 V).
3. Teste de corrente com fonte limitada: aplique 50-100% da corrente operacional por 5-10 minutos.
4. Monitor térmico: superfície do reparo não deve subir descontroladamente; use termômetro ou sensor IR (pico recomendado < 60°C para fios expostos em ambiente controlado).
5. Teste funcional completo: ligar o equipamento e verificar comportamento por ciclo de operação (ex.: compressor liga/desliga), monitorando sinais.

Valores esperados após reparo:

• Resistência do conjunto reparado: < 0,1-0,5 Ω adicional dependendo do comprimento do jumper.
• Queda de tensão aceitável: sinais < 0,05 V; alimentação 5V < 0,25 V; 12V < 0,6 V sob carga.
• Temperatura estática do reparo: < 60°C após 10 minutos sob carga nominal (alarme se > 80°C).

---

Conclusão

Refazer trilhas dá pra salvar a placa em 75-88% dos casos com custo entre R$10-250 e tempo médio de 15-45 minutos; quando a placa estiver comprometida estruturalmente, a troca costuma ser superior a R$800. Pega essa visão: respeite largura x corrente e use fios dimensionados com margem de 150%.

Eletrônica é uma só — toda placa tem reparo, se você fizer do jeito certo. Tamamo junto. Bora colocar a mão na massa? Comenta aqui que tamo junto!

---

FAQ

Como refazer trilha queimada na placa?

Use fio ou jumper dimensionado para 150% da corrente medida: custo R$10-80, tempo 15-45 min. Primeiro meça corrente; depois limpe cobre, solde e teste com fonte limitada.

Qual fio usar para substituir trilha que suporta 2 A?

Use fio 22-20 AWG (0,6-0,8 mm) que suporta ~2-7 A; custo R$5-15 por metro. Se o ambiente tem vibração, prefira 20 AWG e traseira reforçada.

Que resistência é aceitável após refazer trilha?

Resistência adicional <0,1-0,5 Ω para jumpers curtos é aceitável; queda de tensão <5% da tensão nominal. Se exceder, troque por fio maior ou refaça com cobre mais espesso.

Quanto custa consertar trilha vs trocar placa?

Reparo: R$10-250 (fios, solda, tempo). Troca de placa: R$800-3.500 dependendo do equipamento. Em 75-88% dos casos o reparo é suficiente e econômico.

Como testar se o reparo vai aguentar corrente real?

Teste com fonte DC limitada à corrente operacional por 5-10 minutos e monitore temperatura (<60°C). Use fusível ou limitador para evitar requeima.

Quando não devo refazer a trilha e devo trocar a placa?

Troque quando trilha estiver em camada interna multilayer ou quando dissipação térmica for crítica; custo de reparo alto e baixa confiabilidade. Se há vias internas rompidas, a substituição é quase sempre a melhor opção.
