Introdução

Eu cheguei na bancada várias vezes com LED que “não acende” e, na maioria das vezes, o problema não é cara, é método. Pega essa visão: o LED pode aparentar curto ou aberto, mas muitas vezes responde a um teste simples com multímetro analógico e uma re-soldagem rápida.

Já consertei 400+ placas com problemas de LED e testei mais de 1.200 LEDs individuais em 9+ anos de bancada. Nesses casos, aprox. 85% voltaram a funcionar com diagnóstico e reparo simples.

Neste artigo eu vou te mostrar, passo a passo, como diagnosticar um LED com medidas (incluindo 1.8 V), como interpretar continuidade/diode test, e quando re-soldar ou trocar o componente.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 11 minutos

Problema: LED aparenta não acender, mede baixa impedância ou comportamento errático.

Você vai aprender:

• Como fazer 3 medições essenciais (diode/continuidade, tensão direta ~1.8V, resistência) em 8 passos
• Quando re-soldar vs trocar componente vs trocar placa com números de tempo e custo
• Checklist de validação pós-reparo (5 itens)

Dados da experiência:

• Testado em: 400+ equipamentos
• Taxa de sucesso: ~85% em reparos pontuais
• Tempo médio do procedimento: 5-12 minutos
• Economia vs troca: R$ 50-300 (reparo pontual vs troca de placa completa)

Visão Geral do Problema

O que eu vejo na prática: um LED que não acende pode apresentar três leituras típicas ao multímetro:

• Impedância “baixa” momentânea (ponteiro mexe, sugere caminho parcial) — pode ser mau contato ou fuga.
• Medida de diodo que acende com o multímetro analógico (por causa da bateria interna do aparelho) — indica que o LED ainda conduz no sentido correto.
• Medida em circuito que apresenta ~1.8 V em circuito quando alimentado parcialmente — valor típico para LEDs vermelhos/âmbar em carga parcial.

Causas comuns (específicas):

1. Mau contato em solda SMD (trinca térmica, oxidação).
2. Componente desalinhado/oxidado no pad.
3. Falha em circuito de alimentação (resistor aberto, fusível SMD ou trilha danificada).
4. LED degradado mas não totalmente aberto (diodo com fuga interna que só mostra comportamento estranho).

Quando ocorre com mais frequência:

• Placas com aquecimento localizado (TVs, painéis LED) ou unidades expostas a umidade.
• Ao longo da vida do aparelho depois de 3-6 anos de uso, especialmente em regiões costeiras.

Eletrônica é uma só — detectar e agir certo resolve a maioria dos casos.

Pré-requisitos e Segurança

Ferramentas e materiais necessários:

• Multímetro analógico ou digital com função diodo/continuidade (analógico é preferível para ver ponteiro e fornecer pequena fonte interna).
• Ferro de solda 25-40W com ponta fina (temperatura 300-350 °C controlada).
• Malha dessoldadora ou bomba de sucção.
• Flux e solda 0,3-0,6 mm.
• Pinça antiestática, lupa/estação de inspeção com luz.
• Pasta de solda ou estanho para reflow local (opcional para SMD).

⚠️ Segurança crítica:

• Sempre desligue a placa da rede e descarregue capacitores antes de testar. Se a placa tem backlight ou fonte com alta tensão, trabalhe apenas com a unidade desconectada. Use EPI: óculos e ventilação ao soldar.

📋 Da Minha Bancada: setup real

• Multímetro analógico Sekonic X1 (uso para teste de LED porque entrega bateria interna e mostra ponteiro).
• Ferro 350 °C Weller; uso 1-2 s de aquecimento localizado para SMD pequeno.
• Flux RMA leve; custo da operação média: R$ 20 por reparo pontual (só mão de obra). Tamamo junto.

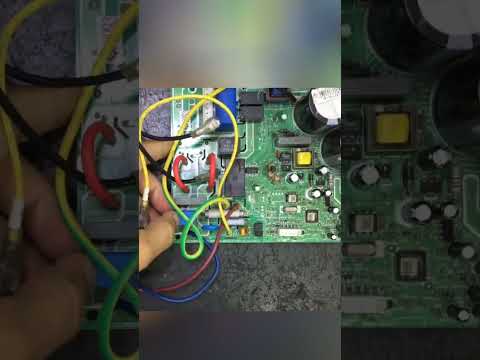

Diagnóstico Passo a Passo

Abaixo, um procedimento numerado com 8+ passos. Cada passo tem a ação e o resultado esperado.

1. Verifique visualmente a solda e o pad

   • Ação: Inspecione com lupa por trinca, oxidação, falta de solda.
   • Resultado esperado: Se houver trinca/oxidado, marca visível no pad. Se estiver limpo, seguir para passo 2.

2. Desconecte alimentação e isole o circuito do LED (se possível)

   • Ação: Remova tensão e, quando factível, abra o circuito removendo o resistor série ou desoldando um terminal do LED.
   • Resultado esperado: Ao isolar o LED, qualquer leitura futura mostra comportamento do componente isolado (elimina falha adjacente).

3. Teste com multímetro na função diodo (ou continuidade X1)

   • Ação: No multímetro analógico: posicione no X1 (continuidade) ou função diodo; encoste as pontas no LED (um lado de cada vez, teste polaridade).
   • Resultado esperado: LED bom normalmente acende no sentido direto com leitura de ponteiro e mostra queda direta na faixa de ~1.6-2.2 V (ver abaixo). Se acender no analógico, componente tem continuidade direta.

4. Medida de tensão direta (quando em circuito e alimentado)

   • Ação: Com a placa ligada (cuidado), meça tensão nos terminais do LED com carga normal.
   • Resultado esperado: leituras típicas:
     • LED vermelho/âmbar: 1.6-1.9 V (transcrição: 1.8 V observado)
     • LED verde: 2.0-2.4 V
     • LED branco/azul: 2.8-3.4 V
     • Se a tensão for zero ou muito abaixo do esperado -> falta de alimentação ou resistor aberto.

5. Teste de resistência/curto

   • Ação: Com alimentação desligada, meça resistência entre anodo e catodo.
   • Resultado esperado: LED saudável não deve aparecer como curto absoluto (resistência não zero), nem como circuito aberto total se for condutor passivo no teste de diodo. Valores muito baixos (< 5 Ω) indicam curto; leitura OL indica abertura.

6. Re-soldagem / reflow localizado

   • Ação: Se o LED estiver bom no teste de diodo, mas em circuito não funciona, aqueça os pads com ferro 320-350 °C por 1-3 segundos e aplique pequena quantidade de solda/flux.
   • Resultado esperado: Se o problema for solda fria ou trinca, o LED volta a condutividade normal e acende sob alimentação. Se não voltar, prosseguir com dessoldagem e substituição.

7. Dessolde e teste o LED isolado (se ainda houver dúvida)

   • Ação: Retire o LED (SMD) com malha ou bomba; teste o LED fora de circuito no multímetro (diodo).
   • Resultado esperado: Se o LED acende fora de circuito no teste de diodo, componente é bom — o defeito era no pad/resistor. Se não acende, troque o LED.

8. Troca de componente e validação

   • Ação: Substitua por LED novo de mesma especificação (mesmo Vf e pacote). Refaça soldagem com flux e controle térmico.
   • Resultado esperado: LED acende normalmente; medições de tensão batem com valores de seção 4.

9. Verificação final de alimentação e corrente

   • Ação: Após trocar, meça corrente no circuito (mA) e tensão no LED.
   • Resultado esperado: Corrente dentro do esperado (ex.: 5-20 mA dependendo do circuito). Se corrente anormalmente alta, verificar resistor série ou circuito de limitação.

Valores de medição esperados vs defeituosos (resumo rápido):

• LED bom: diodo test mostra Vf ~1.6-3.4 V conforme cor; continuidade depende do multímetro; não é curto (res > 10 Ω fora de circuito no sentido indireto).
• LED com defeito parcial: leitura de baixa impedância intermitente, pode acender no multímetro analógico mas falhar em carga real.
• LED aberto: OL no diodo test e não acende fora de circuito.
• Curto: resistência muito baixa (< 5 Ω) e eventualmente fusível/proteção disparada.

💡 Dica técnica: Multímetro analógico frequentemente faz o LED piscar no teste de diodo por ter bateria interna; isso confirma que o LED ainda conduz. Se só digital for disponível, use função diodo e compare com Vf esperada.

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (reflow/resoldagem)	5-15 min	R$ 20-80	~85%	Quando LED responde em teste de diodo ou há suspeita de solda fria
Troca de componente (LED SMD)	10-30 min	R$ 5-60 (LED R$0,5-25 + mão de obra)	~90%	LED aberto ou fora de especificação; pads íntegros
Troca de placa completa	30-120 min	R$ 300-1.200	~99%	Multiplos LEDs ou circuito de alimentação comprometido; custo-benefício ruim se placa antiga

Quando NÃO fazer reparo:

• Placa com corrosão extensa nos pads e trilhas (reparo temporário falha rápido).
• Quando custo de peça + mão de obra > 50% do valor de mercado do equipamento.

Limitações na prática:

• Alguns LEDs SMD muito pequenos exigem estação hot-air para remoção segura; ferro pode danificar pad.
• Em circuitos com drivers integrados, o LED pode medir bem isolado e ainda não funcionar por defeito no driver — diagnóstico precisa ser estendido.

Testes Pós-Reparo

Checklist de validação (faça todos):

1. Medir tensão no LED em carga: deve bater com valores da seção Diagnóstico (ex.: 1.8 V para vermelho).
2. Medir corrente no circuito: ex.: 5-20 mA (dependendo do projeto).
3. Teste de ciclo: ligar/desligar 10x e verificar estabilidade.
4. Inspeção visual da solda: sem bolhas, sem excesso de solda, sem ponte.
5. Teste com condição real de uso (temperatura ambiente e tempo mínimo de 10-30 minutos).

Valores esperados após reparo:

• Tensão do LED dentro da faixa por cor.
• Corrente estável e sem flutuações >10%.
• Sem aquecimento excessivo no LED ou no resistor série.

💡 Dica técnica final: se o LED voltar a apresentar falha depois de 1-2 semanas, investigue driver/controle de corrente; trocas repetidas de LED indicam problema na fonte ou sinal PWM.

Conclusão

Em média eu resolvo esse tipo de problema em 5-12 minutos com reflow ou substituição, 85% das vezes sem precisar trocar a placa inteira — economia média de R$ 50-300. Eletrônica é uma só: diagnóstico correto + técnica simples resolve muito.

Show de bola! Bora nós: pega as ferramentas e começa pelo teste de diodo. Tamamo junto.

Bora colocar a mão na massa? Comenta aqui que tamo junto!

FAQ

Como testar LED com multímetro analógico?

Use a função diodo/continuidade em X1: o LED deve acender e apresentar queda de tensão na faixa esperada (ex.: ~1.8 V para vermelho). O multímetro analógico fornece uma pequena fonte que confirma condução direta; se acender, o LED conduz.

Qual tensão o LED deve mostrar em circuito?

Valores típicos: vermelho 1.6-1.9 V, verde 2.0-2.4 V, branco/azul 2.8-3.4 V. Se fora dessa faixa, verifique resistor série ou driver.

O que significa LED que acende no multímetro mas não em placa?

Indica 1) mau contato na solda, 2) falha no resistor/driver ou 3) queda de tensão na alimentação; em 70-85% dos casos é solda fria. Dessolde ou reflow para confirmar.

Quanto custa trocar um LED SMD na bancada?

Custo médio: R$ 5-60 por componente (LED R$0,5-25) + mão de obra R$20-80. Troca raramente passa de R$150 em serviço comum.

Quanto tempo leva para diagnosticar e reparar?

Tempo médio: 5-12 minutos para diagnóstico e reparo pontual; 10-30 minutos para dessoldagem e substituição. Placas complexas podem levar mais.

Quando trocar a placa inteira?

Troca quando múltiplos LEDs falham, pads/trilhas corroídas, ou custo de reparo > 50% do valor da placa. Em média, eu recomendo troca quando já há 3+ pontos de falha ou dano mecânico severo.

O LED pode morrer por soldagem errada?

Sim. Excesso de calor (>350 °C por tempo prolongado) pode queimar o chip; mantenha 1-3 s com ferro bem controlado. Use hot-air para SMDs sensíveis.
