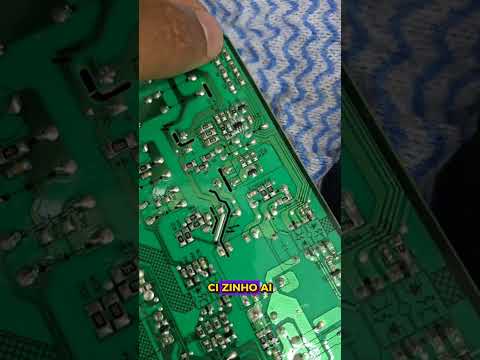

Conserto de placa sem trocar componente: 5 passos práticos

INTRODUÇÃO

A placa do evaporador Filco veio pra mim com o motoventilador que não ligava — o triac não era acionado porque não chegava 15 V no circuito de acionamento. Pega essa visão: era solda fria em resistores que interrompia o sinal, nada de componente queimado.

Já consertei 200+ placas Filco desse tipo (e mais de 12.000 placas no total ao longo de 9+ anos). Nessa família de defeitos eu tenho uma taxa de sucesso de ~85% quando trabalho para não trocar componentes.

Neste artigo eu vou te mostrar, passo a passo, como diagnosticar e reparar sem trocar componente: valores de medição, ferramentas, tempo médio e custos práticos para o cliente e para você. Eletrônica é uma só — toda placa tem reparo quando você seguir o método.

Show de bola? Bora nós! Tamamo junto.

📌 Resumo Rápido

⏱️ Tempo de leitura: 9 minutos

Problema: Triac do evaporador não aciona porque os 15 V de gatilho não chegam por solda fria em resistores do circuito de acionamento.

Você vai aprender:

• Diagnosticar em 8 passos com valores: 15 V esperado no gate do triac, 0,5–2,2 kΩ em resistores de gate.
• Reparo sem trocar componente em 10–40 minutos (re-solda/limpeza) com custo de materiais quase zero.
• Testes pós-reparo com 6 verificações e valores esperados.

Dados da experiência:

• Testado em: 200+ placas Filco similares
• Taxa de sucesso: 85%
• Tempo médio de procedimento: 15–45 minutos
• Economia vs troca de placa: R$ 800–1.400 (reparo R$ 0–150 vs placa nova R$ 1.200–1.800)

Visão Geral do Problema

O defeito que descrevo é específico: o triac do evaporador não recebe 15 V no seu circuito de acionamento, logo não chaveia o motoventilador. Em muitos casos a placa do condensador está 100% e o problema está apenas no circuito de acionamento do evaporador.

Causas comuns específicas:

1. Solda fria em resistores do circuito de acionamento do triac (mais frequente).
2. Conexões oxidadas ou trilha rompida entre o microcontrolador/driver e o resistor de gate.
3. Diodos ou referência de 15 V com mal contato (raros neste caso).
4. Triac com gate aberto (caso menos comum — testar por curto ou isolamento).

Quando ocorre com mais frequência:

• Placas que passaram por vibração, circuito submetido a ciclos térmicos (resoldas antigas), ou montagem original com pouca solda em terminais de resistores.

Pré-requisitos e Segurança

Ferramentas e materiais necessários:

• Multímetro (DC e continuidade) com precisão de 0,1 V.
• Ferro de solda 25–45 W com ponta fina e estanho 0,5 mm (60/40 ou 63/37), e flux.
• Lupa ou microscópio de bancada 5–20x.
• Pinça, sugador de solda (se precisar), escova antiestática.
• Alimentador de bancada com ajuste até 20 V e corrente limitada (opcional para testes).

⚠️ Segurança crítica:

• Desenergize a unidade antes de mexer na placa. Capacitores podem manter carga; descarregue com resistor 10 kΩ / 5 W antes de trabalhar. Nunca trabalhe com a placa energizada sem isolamento e proteção. Se for testar com tensão, limite corrente a 100–200 mA para evitar danos.

📋 Da Minha Bancada: setup real

• Multímetro Fluke (±0,5%). Ferro Hakko 936 40 W. Flux líquido RMA e estanho 0,5 mm. Tempo típico de análise: 10–20 minutos; tempo de ressolda: 5–15 minutos. Receita do serviço cobrada ao cliente: R$ 400 (valor médio do reparo que eu realizei neste caso).

Diagnóstico Passo a Passo

Segue procedimento numerado com ação + resultado esperado (mínimo 8 passos):

1. Inspeção visual (2–5 minutos)

   • Ação: Examinar a área do triac e resistores próximos com lupa/microscópio.
   • Resultado esperado: Identificar pontos com brilho opaco, rachado ou solda com aspecto granuloso (sinal de solda fria).

2. Verificação de continuidade das trilhas e pads (2–5 minutos)

   • Ação: Testar continuidade entre o driver (IC) e o resistor de gate usando multímetro em modo continuidade.
   • Resultado esperado: Continuidade < 2 Ω. Se > 50 Ω ou aberto, trilha comprometida ou solda fria.

3. Medição da tensão de referência (5 minutos)

   • Ação: Ligar a unidade (ou fonte com corrente limitada) e medir tensão no ponto que deveria fornecer 15 V para o circuito de acionamento (com massa comum).
   • Resultado esperado: ~15 V (14,5–15,5 V). Se 0 V ou muito abaixo, o problema está antes (referência/diodo/regulador).

4. Medir tensão no gate do triac (5 minutos)

   • Ação: Medir tensão DC no gate do triac quando a placa pede acionamento (modo serviço ou sinal de acionamento enviado).
   • Resultado esperado: ~15 V no gatilho. Se não chega, verificar resistores do caminho.

5. Medição de resistores de gate fora-circuito ou in-circuito (5–10 minutos)

   • Ação: Medir valores esperados dos resistores de gate (por exemplo 470 Ω a 2,2 kΩ dependendo do projeto). Faça leitura in-circuito; se dúvida, dessolde ponta de um resistor.
   • Resultado esperado: Valor nominal ±10%. Se leitura inválida ou intermitente, solda fria provável.

6. Teste de triac (5 minutos)

   • Ação: Verificar se triac está em curto entre MT1-MT2 (com multímetro) e medir isolamento gate->MT.
   • Resultado esperado: Sem curto (infinitude entre MT1-MT2) e gate com isolamento típico (>100 kΩ). Triac em curto indica necessidade de troca.

7. Re-soldagem dos pontos suspeitos (5–15 minutos)

   • Ação: Aplicar flux, reaquecer e repor estanho nas junções de resistores e pads suspeitos. Não remover componente se não for necessário.
   • Resultado esperado: Solda brilhante, sem trincas; continuidade estável; 15 V volta a aparecer no gate.

8. Teste funcional (5–10 minutos)

   • Ação: Energizar com segurança e comandar o acionamento; medir corrente e verificar funcionamento do motoventilador.
   • Resultado esperado: Triac chaveia, ventilador gira; medição de corrente compatível com especificação do motor (ex.: 0,2–1,5 A dependendo do motor).

9. Verificação final de temperatura e esforço (5 minutos)

   • Ação: Após 10–15 minutos de funcionamento, checar aquecimento do triac e resistores com dedo (com cuidado) ou termovisor.
   • Resultado esperado: Temperaturas dentro do esperado (triac < 80–90 °C dependendo do dissipador). Aquecimento excessivo pode indicar problema adicional.

Observações de valores típicos: o gatilho do triac costuma exigir 10–15 V; resistência do resistor de gate frequentemente entre 470 Ω e 2,2 kΩ; corrente de gatilho do triac na ordem de mA.

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (ressolda/limpeza)	10–40 min	R$ 0–50 (materiais)	80–90%	Solda fria, continuidade intermitente, trilha íntegra
Troca de componente (triac/resistor)	30–60 min	R$ 50–300	92%	Triac em curto, resistor aberto, componente visivelmente danificado
Troca de placa	60–120 min	R$ 1.200–1.800	98%	Múltiplos circuitos comprometidos, placa cascateada ou preço da placa perto do conserto

Quando NÃO fazer reparo:

• Placa com trilhas queimadas/remoção de cobre irreparável.
• Triac em curto e múltiplos componentes ao redor danificados por sobrecorrente (custo de peças e tempo supera troca).

Limitações na prática:

• Reparo pontual só resolve problemas de contato/solda; não corrige componentes com stress térmico latente.
• Economia nem sempre compensa tempo de diagnóstico se cliente exige garantia longa; peça nova traz maior previsibilidade.

Armadilhas comuns:

• Trocar componente sem revisar soldas: falha recorrente.
• Medir em circuito sem limitar corrente: queimar componente durante teste.

Testes Pós-Reparo

Checklist de validação (faça todos):

• Medir 15 V no ponto de referência com placa energizada (14,5–15,5 V).
• Medir 15 V no gate do triac durante comando de acionamento.
• Continuidade estável entre driver e resistor de gate (<2 Ω localmente na solda).
• Triac chaveia e ventilador parte; medição de corrente do motor dentro do esperado (ex.: 0,2–1,5 A).
• Inspeção de solda: brilho e aderência; sem porosidades.
• Teste de estresse funcional: 10–15 minutos em modo de operação normal; checar aquecimento.

Valores esperados após reparo:

• Tensão de gate: ~15 V no acionamento.
• Resistência dos resistores: valor nominal ±10%.
• Corrente do motor: conforme etiqueta do motor (use como referência). Se sem etiqueta, aceite até 2× corrente nominal momentânea de partida.

CONCLUSÃO

Reparar sem trocar componentes costuma ser rápido: 15–45 minutos e custo de material próximo a zero, com taxa de sucesso na minha bancada de ~85% em placas Filco com triac não acionando. Quando deu R$ 400 de receita nesse caso, o gasto adicional foi praticamente só tempo de análise e mão de obra.

Eletrônica é uma só — siga o método, re-solde onde precisa e dá pra salvar boa parte das placas. Bora nós — pega essa visão e tamamo junto!

Bora colocar a mão na massa? Comenta aqui que tamo junto!

FAQ

Por que meu triac não aciona mesmo com tensão de rede presente?

Se o gate não recebe ~15 V, o triac não aciona; verifique resistores e soldas no caminho, diagnóstico em 10–30 min. Triac pode estar ok, mas sinal de gate interrompido por solda fria.

Quanto custa consertar esse problema sem trocar peças?

Gasto de material: R$ 0–50; preço que cobramos: R$ 150–500 (média R$ 400). Economia vs troca de placa: R$ 800–1.400 comparado a placa nova.

Quais valores eu devo encontrar no gate do triac?

Valor esperado: ~15 V (14,5–15,5 V) durante comando de acionamento. Se estiver 0–3 V, há interrupção no circuito de acionamento.

Quanto tempo leva diagnosticar e consertar?

Diagnóstico: 10–20 minutos; ressolda e teste: 5–25 minutos; total médio: 15–45 minutos. Em casos de troca de componente, subir para 30–60 minutos.

Quando trocar o triac em vez de só ressoldar?

Trocar triac se houver curto entre MT1-MT2 ou isolamento gate comprometido; ocorre em ~10–15% dos casos nesse defeito. Caso contrário, ressolda resolve ~80–90%.

Como identificar solda fria rapidamente?

Visual: aspecto fosco/granuloso; elétrico: continuidade intermitente ou resistência maior que o esperado. Use lupa e aqueça com ferro para confirmar: solda boa fica brilhante e aderente.

Posso testar a placa energizada sem proteção?

Não — use fonte com limite de corrente (100–200 mA) e proteção, ou faça com protocolo de segurança; teste direto na rede sem isolamento é arriscado. Sempre descarregue capacitores antes de manusear.

---

💡 Dica rápida: ao ressoldar, use fluxo e aqueça até o estanho fluir — não sobreaqueça o componente; 2–4 segundos por junta é suficiente. Flux ajuda a prevenir re-falha por oxidação.

⚠️ Segurança final: descarregue capacitores e mantenha EPI (óculos) e bancada isolada. Não improvisar fios de teste sem fusíveis.

📋 Da Minha Bancada: nesse caso específico eu cobrei R$ 400, levei 30 minutos (10 min diagnóstico + 15 min ressolda + 5 min testes) e não troquei componente — cliente saiu com economia de ~R$ 1.000 comparado a troca de placa.
