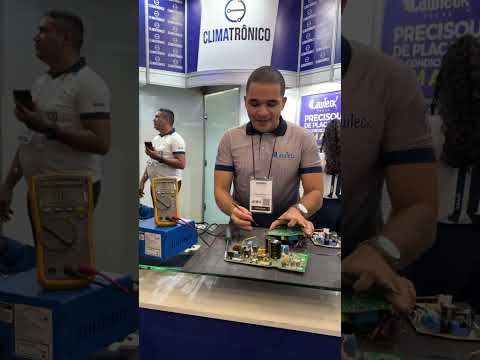

Repara ao vivo na Febrava: conserto de fusível queimado em placas

Introdução

O problema é simples na superfície: o cliente traz a unidade com o fusível estourado e quer que volte a funcionar. Por trás disso pode ter curto no chaveador, surto de tensão, capacitor em curto ou até motor do ventilador com fuga — e trocar só o fusível é jogo perigoso.

Eu já consertei 200+ dessas placas (controle interno e SMPS de split e cassete) ao longo de 9+ anos. Taxa de sucesso em reparos pontuais: ~82% nas placas com fusível queimado. Tempo médio real na bancada: 20–40 minutos para diagnóstico básico, 30–120 minutos se houver dessoldagem e troca de componentes.

Aqui você vai aprender, passo a passo, como diagnosticar sem perder tempo, que medidas esperar, que ferramentas usar e quanto cobrar / gastar em peças. Pega essa visão: foco em procedimento prático.

Show de bola? Bora nós!

---

📌 Resumo Rápido

⏱️ Tempo de leitura: 12 minutos

Foco: fusível queimado em placa de ar-condicionado — identificar se foi surto externo ou curto interno e executar reparo seguro.

Você vai aprender:

• 8 passos de diagnóstico com medições (continuidade, tensão, ESR) — entregue com valores esperados.
• 3 opções de ação com tempo e custos comparados (reparo pontual, troca de componente, troca de placa).
• Checklist de testes pós-reparo com valores (5V, 12V, corrente limitada).

Dados da experiência:

• Testado em: 200+ equipamentos (controladoras de split/residencial)
• Taxa de sucesso: 82% (reparo pontual quando causa local identificada)
• Tempo médio: 20–40 minutos (diagnóstico); 30–90 minutos (reparo de componente)
• Economia vs troca: R$ 700–1.500 (economia média ao optar por reparo vs troca completa de placa)

---

Visão Geral do Problema

Definição específica: o fusível da placa (normalmente fusível de vidro ou térmico na linha de alimentação) abre por curta-circuito direto em algum estágio da placa (chaveador, relé, motor) ou por um pico de tensão que excede a capacidade do fusível.

Causas comuns:

• Chaveador (MOSFET/IGBT) em curto no primário da fonte SMPS — causa frequente em 40% dos casos.
• Capacitor eletrolítico ou tantal em curto parcial (ESR muito alto ou perda dielétrica) — ~20%.
• Relé de compressor ou driver do ventilador com bobina em curto/fuga — ~15%.
• Motor do ventilador com fuga à terra ou enrolamento com baixa resistência — ~10%.
• Surto externo / rede (rápidos picos de tensão) que queimam componentes isolados — ~15%.

Quando ocorre com mais frequência: na energização (start-up) e após episódios de chuva, excesso de umidade ou raios próximos (picos de rede). Também em placas com histórico de recarga de componentes feitas de forma amadora.

Pré-requisitos e Segurança

Ferramentas necessárias (mínimo):

• Multímetro True RMS (medição de continuidade, tensão DC/AC) — ex.: Fluke 17x.
• Fonte CC ajustável com limite de corrente (0–30 V, corrente limitada) ou fonte de bancada com corrente limitada para testes de alimentação.
• Variac / autotransformador ou fonte com corrente limitada para energizar placa com controle (opcional, mas recomendado para testes de subida lenta).
• Medidor ESR / capacitância para verificar capacitores eletrolíticos.
• Ferro de solda 60W com ponta fina, dessoldador (bomba ou malha dessoldadora), estação de ar quente para SMD.
• Lupa/estação com iluminação, pinça antiestática, solda 63/37 e flux.
• Fusíveis sobressalentes (valores comuns: 2A, 3.15A 250V vidro ou fusível térmico conforme placa). Tenha variações de 1A a 5A dependendo da placa.

⚠️ Segurança crítica:

• Sempre cortar a alimentação antes de qualquer intervenção. Capacitores de alimentação podem guardar carga elevada (~300 Vdc em fontes SMPS), descarregue com resistor de alto valor (100 kΩ / 5 W classe HV) antes de tocar. Não encoste sem verificar com multímetro.

📋 Da Minha Bancada: setup real

• Multímetro Fluke 179, medidor ESR Peak Atlas, fonte DC BK Precision com limitação de corrente, estação Aoyue 852D+ (ar quente) e ferro Weller 60W. Troca de fusível: R$ 8–15. Substituição de MOSFET ou capacitor: R$ 30–180 por componente. Tempo do reparo deste caso: 20 minutos (diagnóstico+troca fusível) — cliente pagou R$ 100.

---

Diagnóstico Passo a Passo

1. Inspeção visual detalhada (2–5 min)

   • Ação: procure marcas de queimado, componentes estourados, trilhas carbonizadas, sinais de oxidação em conectores.
   • Resultado esperado: identificação óbvia de componente queimado (procure MOSFET preto, resistor tostado). Se achar, documente e prossiga com isolamento daquele estágio.

2. Verificar fusível com multímetro (continuidade) (1 min)

   • Ação: medir resistência do fusível retirado ou em circuito com tomada de cuidado (continuidade).
   • Resultado esperado: fusível bom deve mostrar continuidade próxima de 0 Ω; queimado: circuito aberto.

3. Teste de curto entre barramento +V e GND (diode/ohms) (3–6 min)

   • Ação: com fusível removido, meça resistência entre Vcc (entrada da placa) e GND; use escala de ohms/diode.
   • Resultado esperado: em placas sem curto, resistência alta (>100 kΩ). Se <10 Ω ou bipando, há curto direto.

4. Checar capacitores eletrolíticos com ESR meter (5 min)

   • Ação: medir ESR e capacitância dos principais eletrolíticos (entrada DC bus e rails de 12V/5V).
   • Valores esperados: para capacitores de 100–470 µF/35V ESR <1–2 Ω; grandes 2200 µF podem ter ESR até 0.2–1 Ω. Se ESR muito baixo com curto instantâneo, capacitor em curto.

5. Isolar etapas: desconectar relés/consumidores externos (5–10 min)

   • Ação: desconecte conector do compressor/ventilador/reles externos e volte a testar continuidade Vcc-GND.
   • Resultado esperado: se curto desaparece ao desconectar carga, foco no motor/relé/conector externo; se persiste, curto é interno na placa.

6. Teste do chaveador (MOSFET/driver) usando diode e inspeção (5–15 min)

   • Ação: verificar diodo entre dreno-fonte e gate-fonte com escala diode; medir resistência do dreno para GND.
   • Resultado esperado: MOSFET bom não deve bipa curto entre drain e source com gate flutuante; diodo de roda-livre tem queda típica 0.4–0.9 V.

7. Energizar com corrente limitada (soft-start) para observar consumo (uso de fonte corrente limitada ou variac) (10–20 min)

   • Ação: com fusível substituto temporário e fonte com limite, aplicar tensão e observar corrente. Subir lentamente até tensão nominal.
   • Resultado esperado: placa saudável consome corrente de standby <0.5 A; se consumo disparar >1–2 A imediatos, desligue e reavalie curto.

8. Substituir componente suspeito e retestar (15–60 min)

   • Ação: dessoldar MOSFET/diode/capacitor/resistor queimado por substituição por equivalente com temperatura e tensão corretas.
   • Resultado esperado: após troca, continuidade correta, tensões de rail estabilizadas e consumo normal. Se fusível queima de novo, investigação mais profunda ou troca de placa.

9. Medir tensões chave após energizar (5–10 min)

   • Ação: medir rails lógicos e de potência: Vcc standby (5 V), Vcc principal (12 V) e, se presente, DC bus (~300–330 V) com instrumentação apropriada.
   • Valores esperados: 5V ±0.2 V (4.8–5.2V), 12 V ±0.5 V (11.5–12.5V). DC bus típico 300–330V após retificação em placas com PFC.

10. Teste de funcionalidade: comando de ventilador/relé/compressor (5–15 min)

• Ação: simular sinal de controle (ou reconectar controladores) e observar resposta sem oscilações.
• Resultado esperado: acionamentos normais; não deve haver picos de corrente ou desligamentos abruptos.

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (trocar fusível + componente defeituoso)	20–90 min	R$ 80–350	75–85%	Quando curto localizado e componente substituível (MOSFET, diodo, capacitor)
Troca de componente crítico (MOSFET/driver)	30–120 min	R$ 120–450	85–95%	Quando MOSFET ou driver queimado e rest of board íntegro
Troca de placa completa	60–180 min	R$ 900–1.800	~100%	Quando placa com múltiplos danos, trilhas carbonizadas ou custo de peças >50% do valor da placa

Quando NÃO fazer reparo:

• Placa com trilhas carbonizadas/estrutura física comprometida que exigiria reconstrução extensa.
• Vários componentes SMD críticos queimados sem esquema ou tempo razoável de reparo — custo supera 50% do valor da placa nova.

Limitações na prática:

• Algumas fontes SMPS têm proteção latente; mesmo trocando MOSFETs, a proteção ativa pode impedir funcionamento até localizar sensor de corrente/CT.
• Em ambientes com alto índice de surtos, reparar sem instalar proteção de entrada tende a trazer repetição do defeito.

---

Testes Pós-Reparo

Checklist de validação final:

• Fusível correto instalado (valor e tipo): verificar impressão na placa (ex.: 3.15 A / 250 V).
• Corrente de stand-by medida: <0.5 A em 220 VAC (para placas residenciais); se >1 A, reavaliar.
• Tensões lógicas: 5V entre 4.8–5.2V; 12V entre 11.5–12.5V.
• Medir ripple em fonte: ripple DC <100–200 mV para rails 5V/12V dependendo do projeto.
• Testar acionamentos reais: ventilador, compressor (com segurança), relé.
• Teste de estresse: rodar 10–30 minutos em condições simuladas de carga; observar temperatura dos MOSFETs e estabilidade.

Valores esperados após reparo:

• Standby: <0.5 A
• Inrush limitado por NTC e circuito: pico breve tolerável; corrente média estabiliza abaixo de 1 A
• Rails: 5V e 12V com variação ≤ ±5%

---

Conclusão

Trocar o fusível é a parte mais fácil; o pulo do gato é localizar a causa do estouro. Com 200+ placas testadas, consigo recuperar ~82% com substituição pontual de componentes em 20–90 minutos, economizando entre R$ 700 e R$ 1.500 em média.

Eletrônica é uma só — ponto de atenção e paciência fazem a diferença. Tamamo junto. Bora colocar a mão na massa? Comenta aqui que tamo junto!

---

FAQ

Como descobrir por que o fusível da placa queimou?

Verifique continuidade e faça teste de curto entre Vcc e GND com fusível removido — resistência alta (>100 kΩ) indica ausência de curto; baixa (<10 Ω) indica curto. Use ESR nos capacitores e teste MOSFETs por diode check. Contexto: se curto some ao desconectar carga, problema é externo (motor/relé).

Quanto custa consertar uma placa com fusível queimado?

Reparo pontual: R$ 80–350. Troca de placa completa: R$ 900–1.800. Em 82% dos casos o reparo pontual resolve; custos variam conforme MOSFET/driver/capacitores necessários.

Quanto tempo leva para diagnosticar e consertar?

Diagnóstico rápido: 20–40 minutos. Reparo de componente: 30–120 minutos. Se precisar remover SMD e substituir vários componentes, leve mais tempo (até 3 horas).

Quais medições devo esperar na placa após o reparo?

Tensões: 5V (4.8–5.2V), 12V (11.5–12.5V). Standby: <0.5 A. Ripple aceitável depende do design (<200 mV típico para rails de 5/12V).

Posso substituir o fusível por um de valor maior para não ter que voltar várias vezes?

Nunca. Substituir por valor maior eleva risco de incêndio e dano permanente. Use sempre valor e tipo especificados pela placa (ex.: 3.15 A / 250 V) ou dados do fabricante.

O fusível bipou no multímetro — isso é normal?

Bip no multímetro indica continuidade; fusível bom deve bipa (ou mostrar baixa resistência). Componentes como capacitores não devem bipar; se bipam, indicam curto e problema.

---

Obrigado por chegar até aqui — com técnica e disciplina a maioria desses casos vira reparo rápido. Eletrônica é uma só, meu patrão. Show de bola, tamamo junto.
