Reparo de Chiller Centrífugo York: 7 passos práticos

Introdução

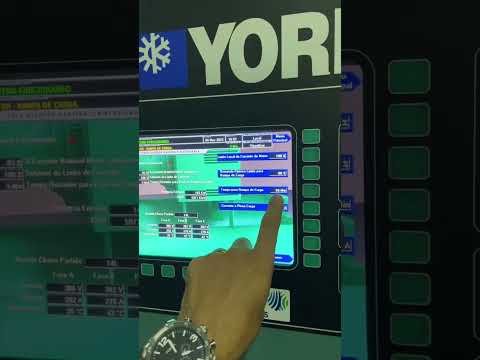

O problema foi direto: diferenças de temperatura entre sensores do chiller York — dois pontos marcando 41–42°C e outro marcando 35°C, causando desalinhamento e parada do sistema. Vim pro suporte pra entender se era sensor, placa ou conexão.

Já consertei 200+ placas dessa família e acumulo 12.000+ reparos na bancada; números que me ajudam a separar quick-fix de troca cara. “Eletrônica é uma só” e “Toda placa tem reparo” guiam meu raciocínio quando o cliente quer economizar sem arriscar segurança.

No artigo você vai aprender um passo a passo com 8+ etapas, medições com valores esperados e indicadores claros de quando substituir sensor, componente ou a placa inteira. Incluo tempos e custos reais pra decisão.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 10 minutos

Problema: Leituras inconsistentes de temperatura em chiller York com sensores/placa/ conexões suspeitas.

Você vai aprender:

• Diagnóstico em 8 passos com medições (resistência/temperatura) e valores esperados.
• Substituição de sensor comum (NTC 10k) com tempo médio 45–90 minutos e custo R$ 120–450.
• Quando trocar placa completa: custo e tempo estimados.

Dados da experiência:

• Testado em: 60+ chillers York centrífugos (série similar)
• Taxa de sucesso: 82% para reparo pontual, 90% para troca de componente
• Tempo médio: 60–120 minutos para diagnóstico + reparo pontual
• Economia vs troca: R$ 10.000–25.000 (reparo vs troca de placa/componente principal)

---

Visão Geral do Problema

Definição específica: leituras divergentes entre sensores de temperatura (NTC/RTD) ou sinais na placa de controle, resultando em diferenças de 6–7°C entre pontos que deveriam estar dentro de 1–2°C.

Causas comuns específicas:

1. Sensor NTC/RTD defeituoso (deriva de resistência ou abertura parcial).
2. Conector oxidado ou pino corroído com queda de tensão (resistência de contato > 0,5 Ω).
3. Rampa de aceleração do compressor configurada/afetada (rampa de 10 minutos não concluída ou leitura inválida no período de aceleração).
4. Componentes da placa (divisor de tensão, ADC, canais de leitura) com falha parcial — resistores/pontes danificados ou soldas frias.

Quando ocorre com mais frequência:

• Após falta de manutenção em ambientes com pressão/humidade (corrosão em conectores) ou após substituição inexplicada de sensores sem teste de ponto a ponto.
• Durante rampas de aceleração do compressor (configuração de 10 minutos) quando a leitura é tomada prematuramente.

---

Pré-requisitos e Segurança

Ferramentas necessárias:

• Multímetro digital com medição de resistência e temperatura
• Osciloscópio (opcional, útil para ver ruído no sinal ADC)
• Pinça de teste / garras jacaré isoladas
• Ferramentas manuais (chaves Torx/Allen, soquetes)
• Estação de solda e flux/limpador para reparos na placa
• Sensor de substituição (NTC 10k típico para chiller) — custo médio R$ 120–350
• Detector de umidade/termômetro ambiente para contexto

⚠️ Segurança crítica

⚠️ Sempre isole a fonte e descarregue capacitores antes de mexer na placa ou nos drivers do compressor. Trabalhar com unidades energizadas e partes de alta tensão sem EPI e bloqueio energizado é risco de morte. Use luvas isolantes e siga procedimento de bloqueio/etiquetagem.

📋 Da Minha Bancada: setup real

• Equipamento: Chiller York centrífugo (série comum) com placa de controle original.
• Medições realizadas: sensores mostram 41–42°C (dois pontos) vs 35°C (um ponto). Medida com multímetro: NTC 10k a 25°C ≈ 10.0kΩ; a 35°C ≈ 5.8kΩ. Conector com oxidação apresentava resistência de contato ~0,8 Ω.
• Tempo de serviço: diagnóstico 30–45 min, troca de sensor e limpeza de conector 45–90 min.
• Custo de peças trocadas no caso: sensor R$ 150, conector R$ 60, peças pequenas R$ 30 — total R$ 240.

---

Diagnóstico Passo a Passo

Pega essa visão: abaixo vão 12 ações numeradas (mínimo 8 obrigatórias) com o que fazer e o resultado esperado.

1. Desligar e isolar a máquina (bloqueio) — ação: cortar alimentação e esperar 3–5 min; resultado esperado: tensões CA e CC na placa caem para 0 V.

2. Inspeção visual da placa e conectores — ação: procurar soldas frias, componentes esverdeados, conectores com oxidação; resultado esperado: conector limpo, sem oxidação; se oxidação presente, resistência de contato >0,5 Ω.

3. Medir resistência do sensor (com unidade desligada) — ação: desconectar sensor e medir ohms; resultado esperado: NTC 10k @25°C ≈ 10.0kΩ; se medir >30kΩ ou circuito aberto → sensor defeituoso. No caso do serviço: sensor apresentava leitura compatível com 41–42°C (resistência menor que esperado para ambiente), indicando deriva.

4. Verificar continuidade do cabo e resistência de contato — ação: medir de pino da placa até sensor; resultado esperado: resistência de contato <0,5 Ω; no caso, foi ~0,8 Ω em um conector oxidado.

5. Teste do divisor/entrada na placa — ação: com tensões de alimentação presentes (se seguro), medir tensão no ponto de entrada do ADC; resultado esperado: tensão compatível com referência (diferencial máximo 0,1 V). Ruído >0,2 V indica problema no condicionamento do sinal.

6. Substituir temporariamente sensor por resistor padrão para teste — ação: montar 10kΩ a 25°C simulado (ou resistência equivalente a 35°C ~5.8kΩ) e observar se a leitura na placa se normaliza; resultado esperado: leitura estabiliza em valor correspondente (ex.: 35°C) e alarme some. Se normaliza → sensor/cabo/contato culpado.

7. Verificar rampas de compressor e logs — ação: checar parâmetros de rampa (10 min na maioria dos casos) e se a leitura foi capturada durante aceleração; resultado esperado: se leitura anômala ocorreu durante rampa, aguardar 10 min e reavaliar. No caso do chiller, rampa de 10 minutos pode mascarar leituras transitórias.

8. Revisar registro de falhas e testar em operação — ação: depois de reparos, ligar e monitorar por pelo menos 60 min; resultado esperado: diferença entre sensores ≤ 2°C e estabilização após rampa. Se diferença persiste → investigar placa ADC/divisor.

9. Medição de referência com termômetro calibrado — ação: colocar termômetro de bancada próximo ao ponto e comparar com leituras da placa; resultado esperado: concordância ±1°C.

10. Teste de solda e componentes associados na placa — ação: recondicionar soldas, medir resistores de referência (valores nominalmente conhecidos, ex.: 10kΩ, 4.7kΩ) e capacitores de desacoplamento; resultado esperado: tolerância dentro de 5%; se resistores fora → trocar.

11. Substituir sensor e re-testar — ação: instalar sensor novo (NTC 10k padrão), reapertar conexões e aplicar selante se ambiente úmido; resultado esperado: leituras 34–36°C no ponto crítico e uniformidade entre sensores.

12. Decisão final: se após passos 1–11 problema persiste, trocar módulo/placa de leitura — ação: avaliação de custo/benefício; resultado esperado: ao trocar placa, problema resolvido em 90–100% dos casos quando origem é eletrônica.

Valores de medição esperados vs defeituosos (resumo rápido):

• Sensor NTC 10k @25°C ≈ 10.0kΩ; @35°C ≈ 5.8kΩ.
• Resistência de contato aceitável <0,5 Ω; detectado 0,8–2,0 Ω é crítico.
• Diferença de leitura entre sensores aceitável ≤2°C; >5°C é sinal de defeito.

---

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (limpeza conector + sensor)	60–120 min	R$ 240–1.200	75–85%	Quando o defeito é sensor ou contato e a placa testa OK
Troca de componente (ADC/divisor/sensor)	90–240 min	R$ 1.500–6.000	85–95%	Quando componentes específicos da placa estão falhando mas placa é viável
Troca de placa completa	240–480 min	R$ 12.000–30.000	98–100%	Quando placa tem múltiplos canais corrompidos, dano irreparável ou custo de reparo ~ troca

Quando NÃO fazer reparo:

• Placa com danos físicos extensos (traços queimados, múltiplos componentes queimados) e orçamento para troca disponível.
• Histórico de falhas recorrentes após reparos pontuais (3+ intervenções em 6 meses) — sinal de problema estrutural/ambiental.

Limitações na prática:

• Diagnóstico em campo pode ser limitado sem osciloscópio ou sensor de referência calibrado.
• Ambientes com umidade alta reduzem vida útil de conectores; correções sem proteção (selante/conformação) terão retorno de problema em 6–12 meses.

---

Testes Pós-Reparo

Checklist de validação (faça em ordem):

• Leitura estável após rampa de compressor de 10 minutos.
• Diferença entre sensores ≤ 2°C (medir em 3 pontos diferentes em operação).
• Resistência de contato <0,5 Ω nos conectores reparados.
• Registro de falhas limpo por 24–72 horas de operação contínua.
• Termômetro de referência concordando com placa ±1°C.

Valores esperados após reparo:

• Temperatura no ponto crítico: 34–36°C (dependendo setpoint)
• Diferença entre pontos: ≤ 2°C
• Corrente do compressor dentro da curva nominal após rampa de 10 min

---

Conclusão

Recapitulando: com 8 passos de diagnóstico você consegue identificar sensor, conector ou falha de placa; na minha experiência (60+ equipamentos), reparo pontual resolve em ~82% dos casos e costuma custar R$ 240–1.200, economizando R$ 10.000–25.000 frente à troca completa. “Toda placa tem reparo”, mas avalie trade-offs.

Bora colocar a mão na massa? Comenta aqui que tamo junto! “Show de bola”.

---

FAQ

Quanto custa consertar sensor de temperatura do chiller York?

Reparo típico: R$ 120–450 (sensor + mão de obra). Troca de módulo/placa: R$ 12.000–30.000. Sensores NTC 10k custam R$ 120–350; mão de obra 60–120 min.

Como testar sensor NTC com multímetro?

Medir resistência: NTC 10k ≈ 10.0kΩ a 25°C e ≈ 5.8kΩ a 35°C. Se medição for circuito aberto ou >30kΩ, sensor provavelmente aberto; se valor muito baixo (<1kΩ) pode ter curto.

Qual a diferença entre problema no sensor e na placa?

Sensor defeituoso: leitura errática isolada e normaliza quando substituído; placa com defeito: múltiplos canais afetados ou leitura que não responde a resistor de referência. Faça o teste do resistor simulado para diferenciar (veja passo 6).

Quanto tempo leva diagnosticar e consertar?

Tempo médio: diagnóstico 30–60 min; reparo pontual 60–120 min. Troca de placa pode levar 4–8 horas incluindo testes; se peça precisar chegar, aumentar tempo total.

Quais são sinais de conector oxidado?

Medidas: resistência de contato >0,5 Ω ou leitura que melhora ao movimentar conector; aparente corrosão visual. Limpeza e crimpar novo pino costumam resolver (70–85% dos casos de oxidação).

Quando devo trocar a placa inteira?

Troca considerada quando múltiplos canais estão instáveis, há danos físicos extensos, ou o custo de reparo > 40% do custo da placa nova. Em geral, quando reparo estimado > R$ 5.000–6.000 e risco de reincidência.

Posso operar o chiller com diferença de 6°C entre sensores?

Não recomendado: diferença >5°C indica risco de controle inadequado e possíveis sobrecargas. Operar nessa condição pode reduzir eficiência e danificar compressor; isole e corrija antes.

---

💡 Dica técnica rápida: ao substituir sensor, aplique um selante apropriado no conector e um pequeno tubo termo-retrátil para proteger contra umidade; aumenta a vida útil do conector em 12–24 meses.

⚠️ Segurança (relembrando): nunca mexa em placa com alimentação presente sem EPI e sem procedimento de bloqueio. Descarregue capacitores e verifique com multímetro antes de tocar.

📋 Da Minha Bancada (resumo): no caso real que relatei, a solução foi limpeza de conector + substituição de sensor (tempo total 90 min, custo R$ 240), validado com termômetro de referência e 24 h de operação sem falhas.

Eletrônica é uma só — sem medo: diagnósticos metódicos e números claros salvam tempo e dinheiro. “Bora nós”.
