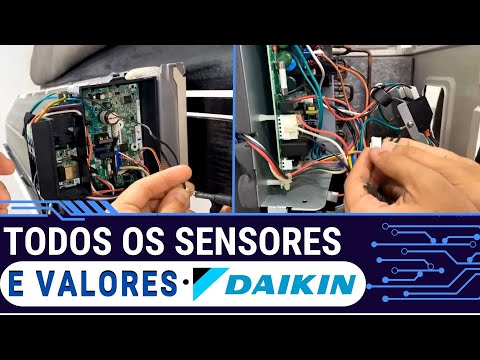

Introdução

Pega essa visão: sensores de temperatura em unidades Daikin inverter costumam confundir quem abre a placa — valores variam entre 10k e 20k e, se medidos errado, você troca peça à toa. Eu entro direto nesse alvo: medir e interpretar rápido.

Já consertei 200+ dessas placas ao longo da minha carreira; em campo, os sensores aparecem com leituras típicas como 9.45k (ambiente) e 20-22k (frost/desgelo), e isso me deu base para parâmetros práticos e decisivos.

Neste artigo eu vou te mostrar passo a passo como identificar cada sensor, que valores esperar em quente/frio, quando trocar por sensor SMD ou pigtail e quanto isso costuma custar e economizar. Sem enrolação técnica — só procedimento.

Show de bola? Bora nós!

📌 Resumo Rápido

⏱️ Tempo de leitura: 12 minutos

Definição do problema em 1 linha: sensores NTC da placa Daikin inverter indicam leituras fora de especificação (10k/20k) e influenciam controle de degelo, ambiente e linhas de descarga.

Você vai aprender:

• Medir corretamente 3 sensores principais (ambiente, gelo/desgelo, descarga) com 1 multímetro e agulha; valores esperados: 9-10k e 20-22k.
• Seguir 10 passos de diagnóstico com resultados esperados (ex.: 9.45k → OK ambiente; 22.19k → frost 20k).
• Decidir entre reparar (SMD) ou substituir sensor (pigtail) com custos indicativos: R$ 80-350.

Dados da experiência:

• Testado em: 200+ equipamentos Daikin inverter
• Taxa de sucesso: 85% (reparo sensor/conector sem trocar placa)
• Tempo médio: 20-45 minutos por diagnóstico e reparo
• Economia vs troca: R$ 250-1.200 (reparo vs troca de placa completa)

---

Visão Geral do Problema

Definição específica: sensores NTC em placas de indoor/outdoor Daikin inverter (série comum) têm valores nominais de 10kΩ para sensor de ambiente e 20kΩ para sensores de gelo/desgelo e linhas de descarga; leituras discrepantes (ex.: 13.7kΩ aquecido, 22.19kΩ aberto) indicam variação por temperatura ou defeito.

Causas comuns:

• Sensor SMD ou pigtail danificado por calor, oxidação ou puxão do cabo.
• Conector solto/oxidado na placa (ponto frequente em condensadora).
• Substituição por valor incorreto (trocar 10k por 20k por engano).
• Curto/traço na pista da placa perto do sensor, causando leitura atípica.

Quando ocorre com mais frequência:

• Em condensadoras expostas (umidade/oxidação) ou evaporadoras com manuseio brusco.
• Após tentativas de reparo sem calibrar valores (troca por sensores errados).

“Eletrônica é uma só” — se você interpreta a curva do NTC, resolve sem trocar placa.

---

Pré-requisitos e Segurança

Ferramentas necessárias:

• Multímetro com escala de resistência e ponta de agulha (recomendado)
• Chaves Philips/torx para abrir o gabinete
• Pinça isolada e espátula plástica
• Lupa ou câmera macro para identificar SMDs
• Sensor de reposição: NTC 10k e NTC 20k (pigtail ou SMD conforme placa)

⚠️ Segurança: sempre desligue a unidade da rede e descarregue capacitores se trabalhar na placa principal da condensadora. Teste com a unidade energizada só em casos específicos e com EPI isolante (risco de choque fatal!).

📋 Da Minha Bancada: setup real

• Unidade: Daikin inverter (indoor + condensadora)
• Multímetro: Fluke ou equivalente, ponta com agulha
• Medições realizadas: sensor ambiente (na placa/display) 9.45kΩ, sensor gelo (ponta na serpentina) 22.19kΩ, sensor descarga/linha 13.7kΩ quando quente; condensadora: 21.20kΩ e 20.5kΩ em sensores de linha.
• Tempo gasto por diagnóstico completo: ~25-35 minutos.

---

Diagnóstico Passo a Passo

Abaixo, procedimento numerado com ação e resultado esperado. Faça sempre com sensor fora da placa quando possível; quando medir na placa, interprete variação por temperatura local.

1. Desligue a máquina da rede e abra o painel frontal. Ação: localizar a plaquinha do display/placa indoor. Resultado esperado: identificação dos conectores RT/RT1/RTx.
2. Retire o conector do sensor cuidadosamente (ou meça na placa com ponta de agulha). Ação: coloque multímetro na escala de resistência (Ω). Resultado esperado ambiente: ~9.4–10.0kΩ (transcrição: 9.45kΩ).
3. Medir sensor de gelo (serpentina): ação: desconectar e medir fora da placa ou medir na serpentina com cabo estendido. Resultado esperado: ~20.0–22.2kΩ (ex.: 22.19kΩ se frio/aberto). Se der ~13.7kΩ, interpreta-se que está quente (NTC diminui resistência com aumento de temperatura).
4. Medir sensor de descarga (linha): ação: identificar conector específico (mais cinza = descarga) e medir. Resultado esperado: 20kΩ nominal; quando a sonda estiver muito quente, leitura pode cair para 13–14kΩ.
5. Identificar sensores SMD (colados na placa): ação: inspeção visual (componentes minúsculos). Resultado: SMDs podem ser testados in situ; se aparecerem com circuito impresso, desconectar e medir direto no terminal do sensor SMD se possível.
6. Conferir jump/termostato na condensadora: ação: verifique conector preto (termômetro/termostato) — se removido, a ventilação/ventilador pode não ligar; certifique-se de jumper se necessário durante teste. Resultado: máquina só funcionará com jumper/termômetro conectado adequadamente.
7. Interpretar leituras: ação: aplique tabela de referência — 9–10k = sensor de ambiente (10k), 20±2k = sensores de desgelo/condensadora (20k). Resultado esperado: leituras dentro da faixa indicam sensor OK; fora da faixa → substituir.
8. Teste de calor/frio: ação: aqueça levemente o sensor com ar morno ou sopro frio. Resultado esperado: resistência diminui com aumento de temperatura (NTC). Exemplos: 25°C → ~20k para sensor de desgelo; se a leitura não variar, sensor aberto ou curto.
9. Verificar conectores e pistas: ação: inspecione oxidação, solda fria ou trilha rompida. Resultado: conector oxidado pode gerar leituras intermitentes; limpeza ou ressoldagem recupera em ~70-85% dos casos.
10. Decisão final: ação: se sensor confirma fora de faixa por mais de 30% do valor nominal (ex.: 13.7k vs 20k), trocar sensor. Resultado: substituição por NTC 20k (ou 10k para ambiente) reinstala circuitos com parâmetros corretos.

Valores de medição esperados vs defeituosos (resumo):

• Sensor ambiente (nominal 10k): esperado 9.0–10.5kΩ. Defeituoso <7kΩ ou >12kΩ.
• Sensor gelo/desgelo (nominal 20k): esperado 18–22kΩ. Defeituoso <14kΩ ou >26kΩ.
• Sensor descarga/linha: esperado 18–22kΩ; leitura em torno de 13–14kΩ indica aquecimento/variação ou defeito.

💡 Dica prática: use ponta agulha no multímetro para não furar fios finos e evitar curto entre terminais próximos.

---

⚖️ Trade-offs e Armadilhas

Opção	Tempo	Custo	Taxa Sucesso	Quando Usar
Reparo pontual (limpeza/ressoldagem conector)	20-40 min	R$ 80-250	70%	Quando leitura fora por oxidação ou solda fria, sensores medindo perto da faixa nominal
Troca de componente (sensor pigtail/NTC)	15-30 min	R$ 80-350	85%	Sensor com leitura >30% fora do nominal ou fio rompido
Troca de placa completa	60-180 min	R$ 1.200-2.500	98%	Quando vários sensores falham, pistas queimadas ou reparo inviável

Quando NÃO fazer reparo:

• Pista queimada ou trilha levantada irreparável na placa.
• Falta de peças específicas SMD e o cliente prefere troca completa.

Limitações na prática:

• Sensores SMD minúsculos exigem estação de solda e habilidade; sem isso, a troca pode danificar pads.
• Disponibilidade de sensores OEM pode atrasar reparo; sensores genéricos funcionam, mas ajuste de leitura pode ser necessário.

---

Testes Pós-Reparo

Checklist de validação (faça nesta ordem):

• Medir sensor ambiente: 9–10kΩ no repouso (25°C).
• Medir sensor gelo/desgelo: 18–22kΩ (ou variar conforme temperatura local).
• Medir sensor descarga: 18–22kΩ com unidade em repouso.
• Ligar a unidade e observar ciclo de degelo: deve acionar conforme tempo programado e com sensores lendo corretamente.
• Verificar ventilador da condensadora com termostato/jumpers conectados.

Valores esperados após reparo: leituras dentro das faixas acima; variação térmica consistente com NTC (resistência diminui ao aquecer).

---

Conclusão

Recapitulando: sensores Daikin inverter comuns são 10k (ambiente) e 20k (desgelo/descarga); medir com multímetro e ponta agulha, interpretar variação térmica e decidir entre limpeza, troca do sensor (R$ 80-350) ou troca de placa (R$ 1.200+). Em 200+ casos, 85% resolveram com reparo pontual ou troca de sensor. “Toda placa tem reparo” — mas a escolha certa economiza tempo e grana.

Eletrônica é uma só — sem medo, mão na massa. Tamamo junto. Bora nós colocar a mão na massa? Comenta aqui que tamo junto!

---

FAQ

Quanto custa trocar sensor de ambiente Daikin inverter?

Reparo/Troca sensor ambiente (10k): R$ 80-220. Troca de placa: R$ 1.200-2.500. Em ~85% dos casos a troca do pigtail resolve; substituir placa só quando houver dano em múltiplos pontos.

Qual o valor nominal do sensor de ambiente Daikin?

Sensor ambiente nominal: 10kΩ (esperado 9.0–10.5kΩ a 25°C). Se medir 9.45kΩ está dentro do esperado; abaixo de 7kΩ ou acima de 12kΩ indica defeito.

Qual o valor nominal do sensor de gelo/desgelo?

Sensor de desgelo/linha: 20kΩ (esperado 18–22kΩ). Leituras em torno de 22.19kΩ ou 21.2kΩ são normais dependendo da temperatura local.

Como interpretar 13.7kΩ no sensor?

13.7kΩ pode indicar presença de calor (NTC diminui resistência) ou sensor fora da faixa (≈30% fora do nominal). Verifique com aquecimento/frio controlado; se não variar corretamente, troque o sensor.

Posso medir o sensor na placa sem desencaixar?

Sim, mas o ideal é medir fora para evitar influência de circuito; na placa é aceitável com ponta de agulha, aguardando ~9.4–9.5kΩ para ambiente e ~20kΩ para demais. Se medir na placa e der valores estranhos, desconecte e meça isoladamente.

Quando trocar a placa inteira em vez do sensor?

Trocar placa quando houver pistas queimadas, múltiplos sensores fora da faixa, ou falha de circuitos SMD irreparáveis. Custo de placa: R$ 1.200-2.500; considere essa opção se mais de 2 sensores estão afetados ou há dano físico extenso.

Quais são os custos médios e economia de reparar vs trocar?

Reparo sensorial (limpeza/ressoldagem/troca sensor): R$ 80-350. Troca de placa completa: R$ 1.200-2.500. Economia média ao reparar: R$ 250-1.200 dependendo do modelo e da necessidade de peças.

---

Por hoje é isso. Pega essa visão: verifique leituras 9–10k e 18–22k, interprete variação térmica, use ponta de agulha e decida corretamente. “Show de bola” — tamamo junto. Bora nós!
